無機ワイヤーグリッド偏光板

特徴

・有機偏光子と比較して優れた耐熱性

・環境耐久性を必要とする用途に特に有利

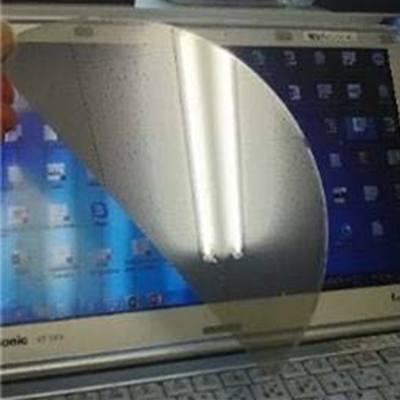

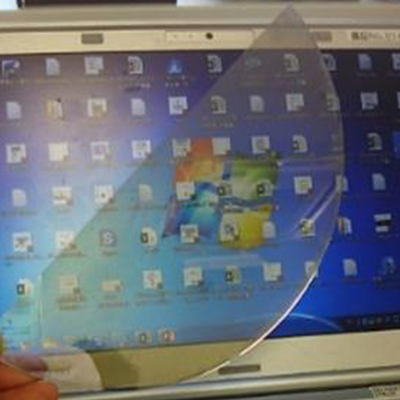

WGP サンプル

Table1:性能 仕様

 MRLS 1
Visible WGP
MRLS 2
Beam splitter WGP
MRLS 3
Wide wave length range WGP
波長範囲420nm to 700nm420nm to 700nm300nm to 2500nm
透過率 (Tp)83%(450nm)
85%(550nm)
85%(650nm)
83%(450nm)
85%(550nm)
85%(650nm)
83%(450nm)
85%(550nm)
85%(650nm)
90%(2500nm)
消光比(Tp/Ts)200:1(450nm)
300:1(550nm)
500:1(650nm)
200:1(450nm)
300:1(550nm)
500:1(650nm)
200:1(450nm)
300:1(550nm)
500:1(650nm)
1000:1(2500nm)
反射率 (Rs)-75%-
消光比(Rs/Rp)-30-
入射角
0±20 °45 ±15 °0±20 °

Table2:基板 特性

 MRLS 1
Visible WGP
MRLS 2
Beam splitter WGP
MRLS3
Wide wave length range WGPCoefficient
基板サイズ25 x 25mm25 x 25mm25 x 25mm
基板Alkaline Free glassAlkaline Free glassFused Silica
厚さ0.725mm0.725mm0.725mm
屈折率480nm 1.5160
643.8nm 1.5078
480nm 1.5160
643.8nm 1.5078
486.1nm 1.4633
656.3nm 1.4565
熱膨張係数31.7E-7 / /℃ (0 -300 ℃)31.7E-7 / /℃ (0 -300 ℃)5.5E-7/ ℃ (0 -300 ℃)

Table3:その他

エッジ除外2mm (25mm□)2mm (25mm□)2mm (25mm□)
TA 公差±1°±1°±1°
コーティングBack side ARBack side AR-

Table4:信頼性(参考)

信頼性コンディション
HT(High Temp)120degC/1,000hrs
HTHH(Hight Temp High Humidity)60degC/95%RH/1,000hrs
LT(Low Temp)-40degC/1,000hrs
TC(Thermal Cycle)-40/110degC, 30min each /500cycles

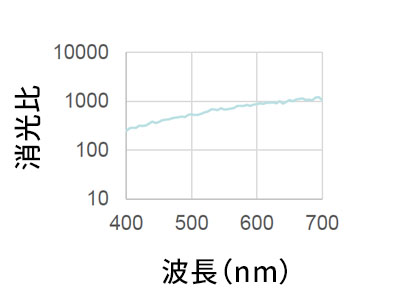

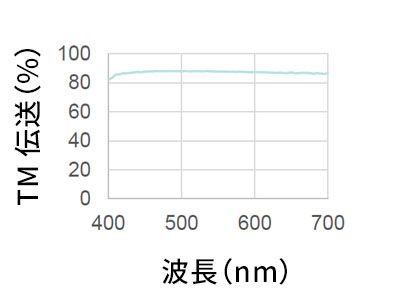

MRLS1の代表的能力

仕組み

金属グリッドのピッチが波長の半分よりも小さい場合、回折は抑制され、偏光子として機能します。
