検査・測定

ナノパターンの各種検査

ナノインプリントをベースとした微細加工の量産に於いて外観検査は非常に重要な要素技術です。
当社は最先端の高速外観検査装置(INSPECTRA)を始め様々な検査技術をベースに、お客様の試作~量産を確実にサポートします。

検査装置のラインナップ

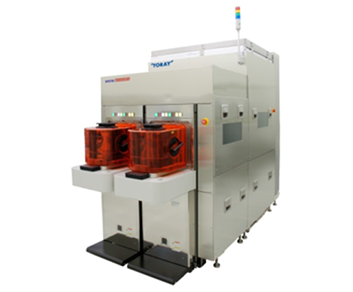

外観検査装置INSPECTRA

主な用途:ウェハーおよびフィルムの表面の外観を自動で検査

分解能:1.4μm、3.5μm
倍率:x5、x2
検出可能サイズ:2μm
試料サイズ:最大300mm□
処理能力(6”φ) :約50wph
外観検査装置INSPECTRA

欠陥検査事例

大面積ナノパターン検査装置

装置タイプ:OPTOSCAN
主な用途:●特徴・・・テレセン光学系を用いてμmレベルの微細パターン不均一性、微細なキズ・ほこり検査、樹脂塗布の不均一性を高速検査
主な機能:検査面積・・・~300mm□

大面積ナノパターン検査装置の詳細
大面積ナノパターン検査装置の詳細

大面積微細欠陥検査装置 OptoScan-700

マクロ光学系でモールド及び転写フィルム等の評価が可能です。 ナノインプリントモールドや転写フィルムのパターンを マクロ視野で撮像することにより短時間でパターン欠陥や、 離型剤塗布の不均一性を評価・検査することができます。

●モールドの評価・解析
●さまざまなパターン形状及びモールド材質に対応(Ni、石英、樹脂モールド等)
●離型剤の劣化・剥がれのモニタリング
●転写パターンの均一性評価・解析
●独自技術による高速・高感度撮像を実現

走査型電子顕微鏡(SEM)

主な用途:nmレベルのパターン形状の検査
主な機能分解能: 1.3nm(照射電圧1kV)
照射電圧:0.1~30kV
倍率:~2,000,000 x

原子間力顕微鏡(AFM)

装置型名:Dimension Icon
主な用途・特徴:大型試料も観察可能な走査型プローブ顕微鏡
主な機能:原子レベルでの解像度でパターンの幅、段差を検査

反射率・薄膜厚測定装置

装置タイプ:近赤外顕微分光計
主な用途:特徴・・・パターンやレジストなどの反射率や膜厚を光学的に測定
主な機能:測定波長・・・380nm~1,050nm
測定再現性(反射率)・・・±0.02%以下(対物レンズ10 x、20 x、使用時、430~1,010nm
測定再現性(膜厚測定)・・・±1%

3次元測定装置

装置タイプ:レーザー顕微鏡
主な用途:特徴・・・パターンやレジストなどの形状、高さを3次元で測定
主な機能:解像度:0.2μm
高さ分解能:0.01μm

ウェハー結晶欠陥検査

鏡面エピウェハー表面観察例

微小異物PLSウェハー表面観察例

微小異物PLSウェハー表面観察例

その他検査

●FE-SEM
●AFM
●共焦点顕微鏡
●CNC3次元測定器
●膜厚測定器
●反射率測定器
