量産可能な製品の一例

バイオ関連(マイクロ流路、マイクロTAS、細胞培養)

バイオ関連
基材樹脂又はガラス
パターンサイズ数μm~数百μm
成型方法UVナノインプリント
熱ナノインプリント
マイクロ流路

マイクロ流体デバイスは、MEMS技術などの微細加工技術を利用して、微小流路や反応容器を作成し、バイオ研究や化学工学へ応用するためのデバイスです。

基材樹脂
パターンサイズ数百nm~数μm
成型方法熱ナノインプリント
細胞培養

従来の細胞培養方法は単層培養の為、生体と大きく異なる性質を持つ方式でした。3次元細胞培養システムは、より人体に近い特性を示す手法です。微細加工技術を用いて細胞よりも小さな構造を均一にパターニングした特別な樹脂フィルムを採用しています。

LED関連(μPSS、nPSS)

LED関連
基材サファイア
パターンサイズ数百nm~数μm
成型方法UVナノインプリント
PSS(Patterned Sapphire Substrate)

サファイア基板上に微細な形状を付与する事により外部量子効率を向上させ、高輝度化する事ができます。

光学デバイス関連(波長センサー、エンコーダー、回折光学素子、レンズアレー、光学フィルター )

光学デバイス関連
基材Si
パターンサイズ数百nm
成型方法UVナノインプリント
超小型波長センサー

表面プラズモンの原理を用いてCMOSセンサー基板上に微細なパターンを付与する事により、広帯域で高精度な波長のセンシングを行う事ができます。

ディスプレイ関連

基材樹脂
パターンサイズ数百μm
成型方法熱ナノインプリント
空中結像素子

微細加工技術を用いて透明基板上にミラー構造の形状を付与する事により、映像・物体などの実像を空中に結像する事ができます。

各種ウェハー成型プロセス

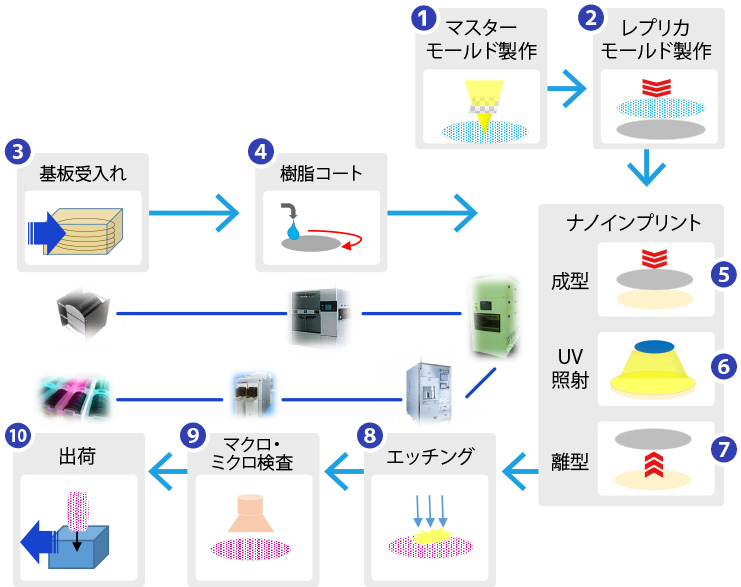

ナノインプリントのウェハープロセスは以下の流れで加工を行います。

ナノインプリントのウェハープロセス図

量産全体の流れ

周辺要素を網羅したプロセス最適化技術によって、お客様の様々な量産ニーズにお応えいたします。

打合せ・要求仕様・量産計画

打合せ
・要求仕様・量産計画
周辺要素を網羅したプロセス最適化技術によって、お客様の様々な量産ニーズにお応えいたします。

量産検討

​量産検討
プロトタイプ製作
プロセス検討、材料選定を行い、モールド製作、成型試作を経てプロトタイプ作製を致します。

量産準備
Preproduction
量産プロセス検討・プリプロダクション(量産試作)を行います。

量産
量産出荷開始

量産改良

量産改良
定例打合せ
